Motorisation de portail enterrée : pannes, caisson et réglages

Sur un portail à motorisation enterrée, on ne voit rien. Pas de vérin le long du vantail, pas de bras qui dépasse du pilier : tout est logé dans un caisson sous le sol, sous une plaque qu'on finit par oublier. C'est très propre à l'œil, et c'est précisément ce qui rend le dépannage différent de celui d'un portail motorisé classique.

Pourquoi une motorisation enterrée vieillit autrement

Le moteur est un motoréducteur irréversible posé au niveau du gond, dans un caisson de fondation scellé dans le béton. Un bras de liaison relie l'axe de sortie au bas du vantail. Le caisson est prévu pour évacuer l'eau par le bas — c'est ce point-là qui décide de la durée de vie de l'ensemble.

Tant que le drainage fonctionne, l'eau de pluie traverse et repart. Le jour où il se comble — terre, feuilles, gravier, racines —, le caisson devient une cuvette. Le groupe travaille dans la boue, la mécanique se grippe, les vis se soudent par la rouille et le câblage se corrode. Rien de tout cela ne se voit depuis l'allée : le portail continue de fonctionner de plus en plus mal, jusqu'à ne plus fonctionner du tout.

Ce que je trouve en ouvrant le caisson

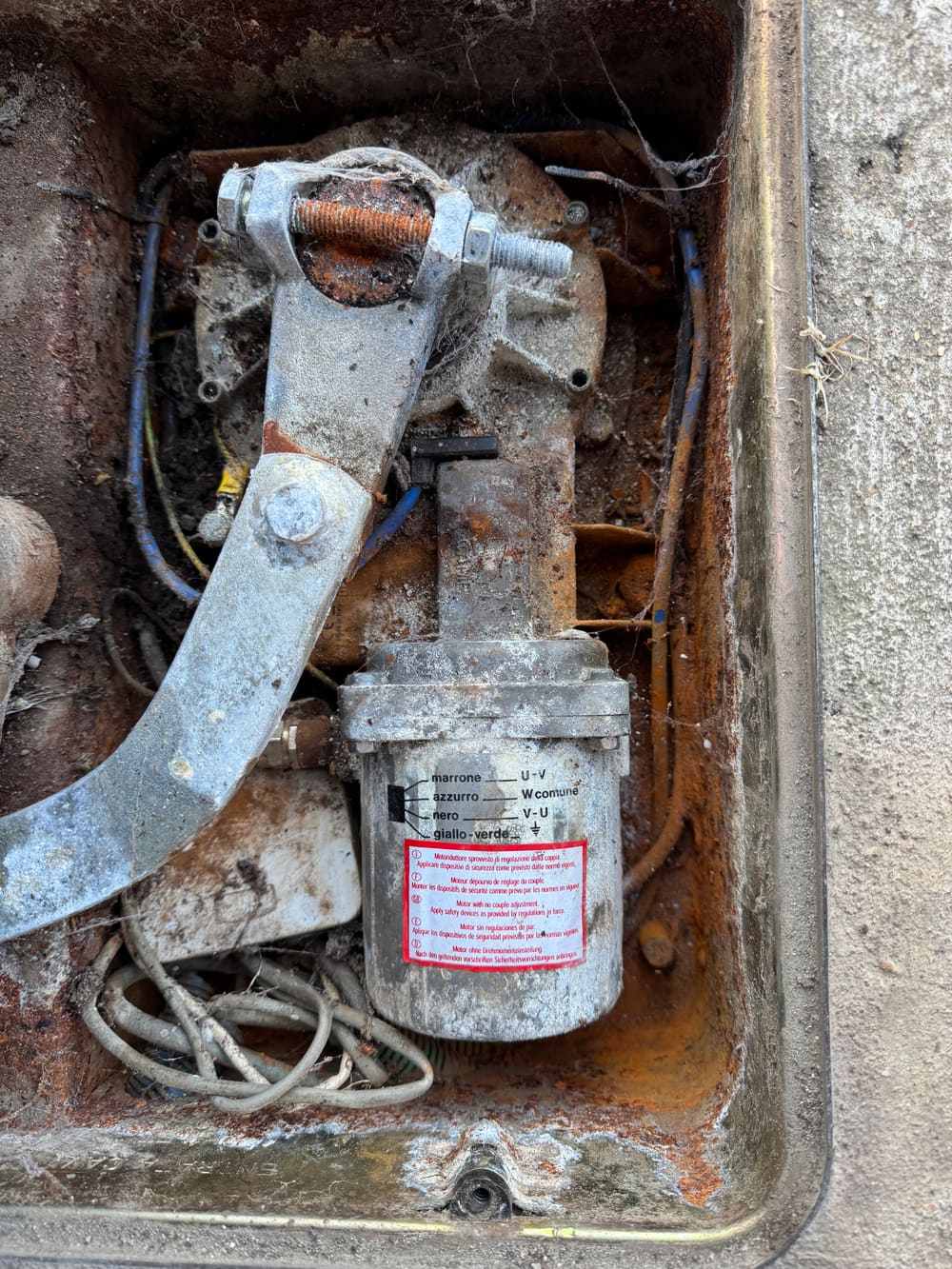

Le couvercle se dépose, mais il faut souvent commencer par dégager la plaque elle-même, prise dans la terre et les végétaux. En dessous, la terre accumulée se retire à l'aspirateur plutôt qu'à la main : c'est le seul moyen de la sortir sans en repousser dans les logements et sans arracher un câble au passage.

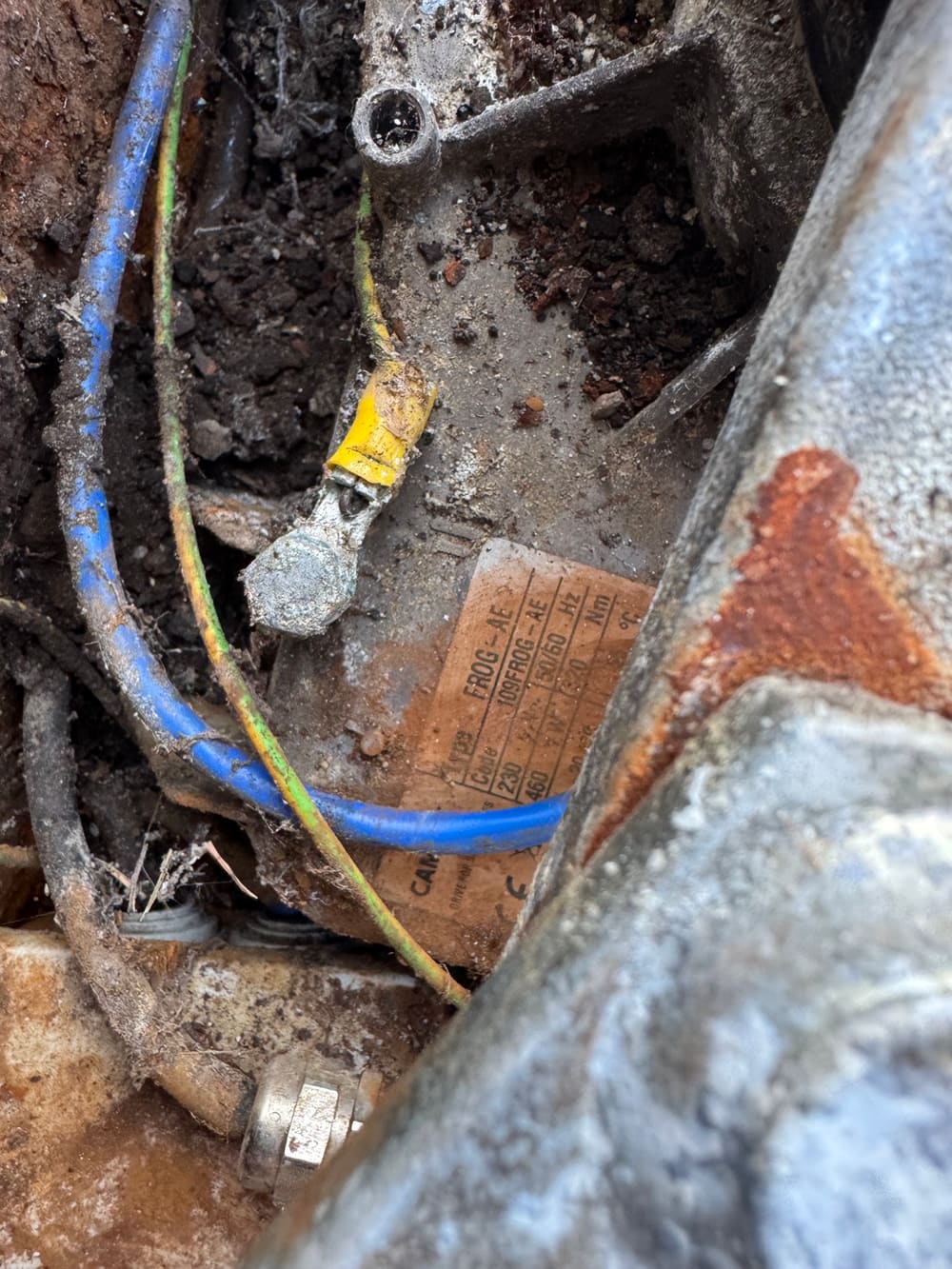

Une fois le groupe visible, on peut enfin faire ce qu'on est venu faire : lire l'étiquette constructeur, contrôler le bras de liaison et son axe, vérifier l'état du câble d'alimentation et de la liaison à la terre, et voir si la mécanique tourne encore à la main une fois débrayée.

Dépannage — les pannes les plus fréquentes

Le portail ne s'arrête plus au bon endroit

C'est le motif d'appel numéro un, et c'est presque toujours une bonne nouvelle : ce sont les fins de course qui sont parties, pas le moteur. Le portail s'arrête trop tôt, talonne en fermeture, ou laisse un vantail entrouvert.

Sur les motorisations récentes, ces positions ne se règlent plus sur le moteur mais dans l'armoire de commande. C'est le cas de l'armoire CAME ZM3E, qui gère les fins de course, l'encodeur, la vitesse et les ralentissements : tout se reprend depuis la carte, sans démonter le groupe.

C'est exactement ce que j'ai eu à faire sur un portail battant à Ézy-sur-Eure, dans l'Eure. Deux moteurs enterrés CAME FROG-AE qui ne bouclaient plus leur cycle : aspiration des caissons, dégrippage et graissage des mécanismes, puis reprise complète des réglages sur la ZM3E. Le chantier est en photos dans mes réalisations.

Le moteur ronfle mais le vantail ne bouge pas

Deux causes, dans cet ordre. Le déverrouillage manuel est resté engagé après un déblocage à la clé : le moteur tourne dans le vide, le portail reste libre. Ça arrive systématiquement après une coupure de courant, et c'est réglé en dix secondes.

Si le groupe est bien embrayé, on regarde le condensateur de démarrage. Fatigué, il ne fournit plus assez de couple pour lancer le vantail : le moteur bourdonne, chauffe, et finit par se mettre en sécurité. C'est une pièce peu chère, à ne pas confondre avec un moteur mort.

Un seul vantail s'ouvre

Soit la temporisation entre les deux vantaux est perdue — celui qui porte la butée centrale doit fermer en dernier —, soit un des deux moteurs ne reçoit plus son ordre. Le premier cas se règle dans l'armoire, le second demande de remonter la ligne jusqu'au groupe. Le diagnostic distingue les deux avant de commander quoi que ce soit.

La mécanique est grippée

Un groupe resté des années dans la terre humide finit par ne plus tourner librement, même débrayé. Dégrippant, puis graissage de l'axe et du bras une fois le caisson propre : dans beaucoup de cas, la mécanique repart. Quand elle ne repart pas, au moins on le sait avant d'avoir facturé un remplacement pour rien.

Faut-il remplacer le moteur ?

Bien moins souvent qu'on ne le croit. Les motoréducteurs enterrés sont des pièces massives, conçues pour vivre sous le sol, et les gammes courantes se dépannent encore vingt ans après : condensateurs, armoires de commande, récepteurs radio, télécommandes.

Le remplacement se justifie quand la mécanique interne a réellement lâché, ou quand le caisson lui-même est éclaté et ne tient plus le groupe d'équerre. Dans ce cas, le caisson en place peut souvent être conservé si ses cotes correspondent — c'est ce qui évite d'avoir à casser le dallage.

Le premier réflexe, quel que soit l'état apparent, reste de relever la référence sur l'étiquette. Sans elle, on ne sait ni quelles pièces commander, ni quelle armoire est censée piloter le groupe.

L'entretien qui évite le dépannage

Une motorisation enterrée demande peu, mais elle demande régulièrement.

• Ouvrir le caisson une fois par an et vérifier qu'il est sec — c'est le seul contrôle qui compte vraiment
• Dégager l'évacuation en bas du caisson dès qu'elle se comble
• Graisser l'axe de sortie et l'articulation du bras
• Vérifier les gonds du vantail : un gond dur fait forcer le moteur en permanence
• Nettoyer les cellules de sécurité, souvent placées bas et vite salies par les projections

Un caisson contrôlé chaque année ne se remplit jamais au point de noyer le moteur. C'est la différence entre un graissage et un remplacement de motoréducteur.

Je dépanne les motorisations de portail enterrées comme apparentes, toutes marques, en Eure-et-Loir, dans l'Eure et les Yvelines — notamment autour de Dreux, Anet et Ivry-la-Bataille.
