Installation électrique : mise aux normes et diagnostic

Une installation électrique ancienne peut paraître fonctionnelle et être pourtant dangereuse. Voici comment repérer les signaux d'alerte et ce qu'implique une mise aux normes.

Dépannage — les signes qui ne trompent pas

Ce qui doit alerter

• Des disjoncteurs qui sautent régulièrement sans surcharge apparente — j'explique la méthode de recherche dans l'article sur le tableau électrique
• Des prises qui chauffent ou qui ont noirci autour des bornes
• Une odeur de brûlé, même légère, près du tableau ou d'une prise
• Des lumières qui clignotent sans raison particulière
• Un tableau avec des fusibles à cartouche ou sans différentiel en tête
• Des prises à deux trous, sans broche de terre, dans des pièces où l'on branche de l'électroménager
• Des fils tissu ou des connexions faites au domino dans les combles

Ces signes indiquent souvent un câblage fatigué, des connexions oxydées ou un tableau sous-dimensionné par rapport à la consommation actuelle du logement. Une maison des années 70 a été câblée pour un téléviseur et un réfrigérateur, pas pour une plaque à induction, un lave-vaisselle et deux bornes de recharge de téléphone par chambre.

Les prises qui ne tiennent plus au mur

C'est un défaut qu'on prend à tort pour de l'esthétique. Quand une prise bouge dès qu'on retire une fiche, le problème vient presque toujours du pot d'encastrement : les griffes ont fatigué, le plâtre autour s'est effrité, et l'appareillage n'est plus maintenu. À force, ce sont les connexions qui travaillent à chaque manipulation, et une connexion qui travaille finit par chauffer.

J'ai eu ce cas à Méré, près de Montfort-l'Amaury : les pots ne tenaient plus l'appareillage. Il a fallu déposer les prises, remplacer les pots par des modèles étanches, puis reposer l'ensemble avec les interrupteurs et boutons poussoirs fournis par le client.

Ce qu'on fait sur place

Je commence par un tour complet du tableau, des prises et des points lumineux. Je vérifie la présence et le fonctionnement du différentiel avec son bouton test, la continuité de la terre aux prises, le calibrage des protections par rapport aux sections de câble, et l'état des connexions dans les boîtes accessibles.

En une heure, on sait exactement ce qui pose problème, ce qui peut attendre et ce qui doit être repris tout de suite. Tout n'a pas la même urgence : une absence de terre dans une salle de bain n'est pas au même niveau qu'une prise mal fixée dans une chambre.

Installation — la mise aux normes NF C 15-100

Ce que la norme impose

• Un différentiel 30 mA en tête de tableau, en type adapté à chaque groupe de circuits
• Des circuits séparés par usage : éclairage, prises, cuisine, salle de bain, four, lave-linge, chauffe-eau
• Des prises de terre dans toutes les pièces, sans exception
• Un circuit dédié pour chaque gros appareil, avec la section de câble correspondante — le détail par appareil est dans l'article sur le branchement de l'électroménager
• Des protections renforcées et des volumes à respecter dans les pièces d'eau
• Une liaison équipotentielle dans la salle de bain, reliant les éléments métalliques à la terre
• Un espace technique (la GTL) regroupant tableau électrique et arrivées de communication

Ajouter la terre dans un logement qui n'en a pas

C'est le point qui fait le plus peur aux propriétaires, parce qu'ils imaginent tous les murs ouverts. Dans les faits, tout dépend de la façon dont le logement a été câblé.

Quand l'installation est encastrée dans des gaines, le câble à deux conducteurs se remplace par un câble à trois sans rien ouvrir : on attache le neuf à l'ancien et on le tire dans la gaine existante, prise par prise. Ni mur ni plafond n'y passent. La limite est connue : une gaine écrasée, bourrée ou coudée à angle droit ne laisse rien passer, et là il faut ouvrir.

Reste à raccorder l'ensemble. À l'étage, la distribution part souvent d'une grosse boîte de dérivation dans les combles — l'araignée — d'où repartent tous les circuits. C'est là que les terres se regroupent avant de redescendre au tableau.

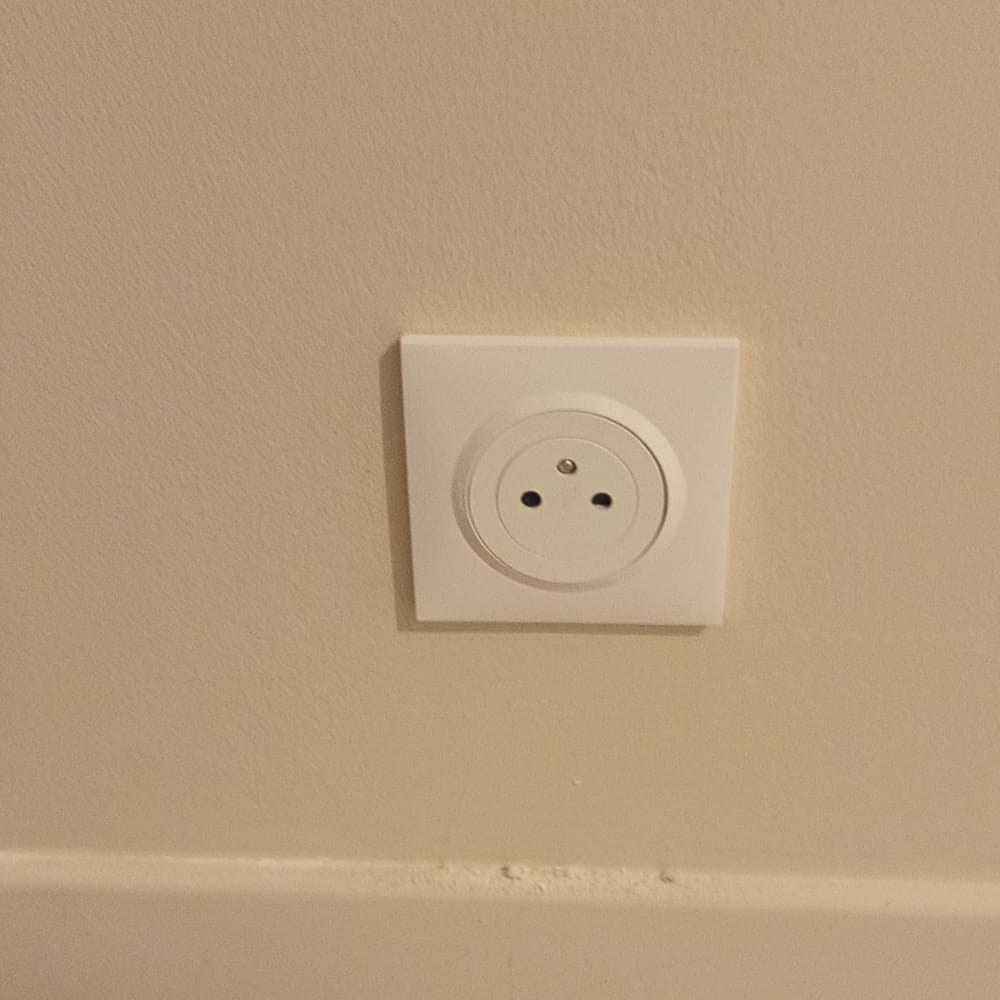

C'est exactement le chantier que j'ai mené à Thoiry, dans les Yvelines : aucune prise de l'étage n'avait de terre. Chaque câble a été remplacé un par un, l'ensemble raccordé sur l'araignée des combles, et l'appareillage repris en gamme Dooxie. Le chantier est en photos dans mes réalisations.

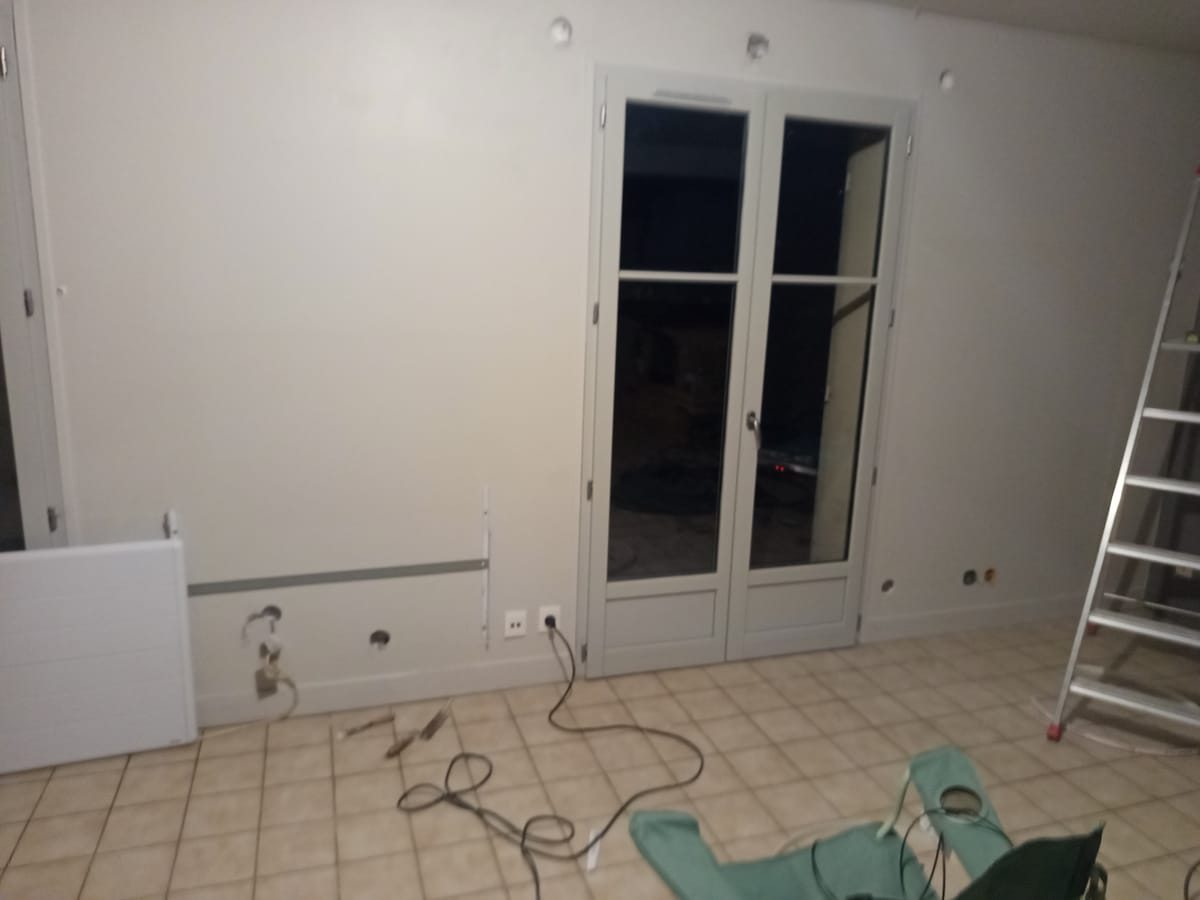

Déplacer une prise ou un radiateur sans saigner le mur

Déplacer un radiateur ou une prise dans une pièce doublée, c'est le cas où l'on vous annonce des saignées, de l'enduit et de la peinture à refaire dans toute la pièce. Ce n'est pas toujours nécessaire.

Entre le mur porteur et la plaque de plâtre, il y a l'épaisseur du polystyrène du doublage. C'est un matériau tendre : depuis les ouvertures qui existent déjà — la boîte d'encastrement déposée, l'ancienne sortie de câble — on y creuse un passage à l'aiguille et on y glisse le câble. La plaque de plâtre n'est ouverte qu'au point d'arrivée, à l'emplacement de la nouvelle boîte.

Ça ne marche pas partout : il faut un doublage collé classique et rien en travers du trajet, ni rail métallique, ni about de plaque, ni isolant soufflé. Je vérifie ce point avant d'annoncer un devis sans reprise de peinture, parce que c'est précisément ce détail qui sépare une intervention propre d'un chantier de peintre.

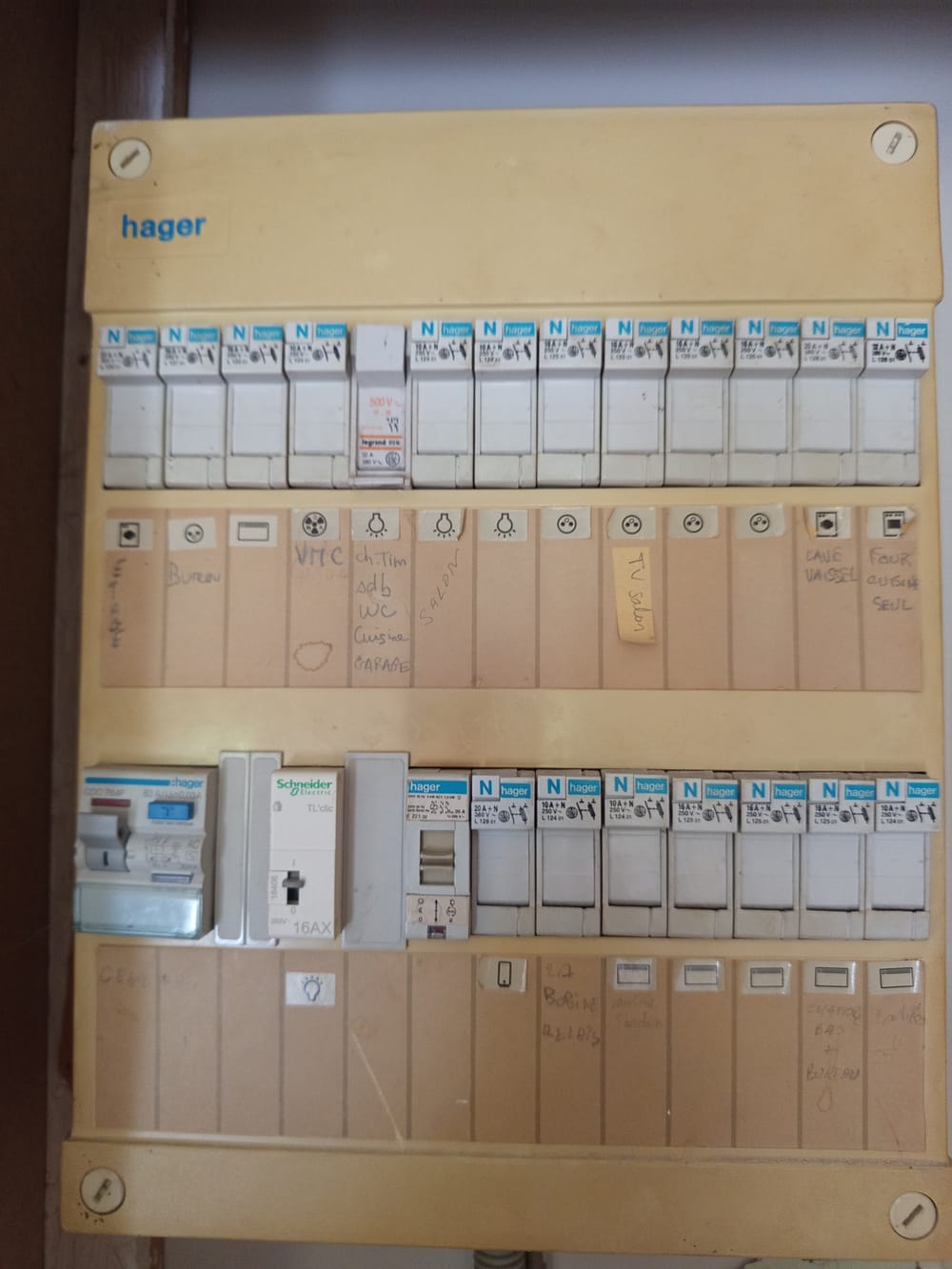

Le télérupteur : passer de trois fils à quatre

C'est la mauvaise surprise classique d'un remplacement de tableau, et elle ne se voit pas depuis le salon.

Un télérupteur ancien est souvent câblé en trois fils : le neutre est amené aux boutons poussoirs, et c'est lui qui vient commander la bobine. Le montage économise un conducteur, ce qui explique qu'il ait été très employé dans les constructions des années 70 et 80.

Le problème apparaît au moment du remplacement. Les télérupteurs récents, et en particulier les modèles silencieux, embarquent de l'électronique qui réclame un neutre permanent sur la bobine. En trois fils, ils ne fonctionnent tout simplement pas. Il faut repasser l'installation en quatre fils : la phase va aux boutons poussoirs, un conducteur dédié ramène l'ordre à la bobine, et celle-ci reçoit son neutre en direct.

La reprise se joue dans la boîte de dérivation qui alimente les poussoirs, pas dans le tableau. C'est court quand la gaine le permet — et c'est ce qui explique qu'un remplacement de tableau annoncé simple prenne parfois une demi-journée de plus que prévu. Sur le chantier de Thoiry, l'installation était en trois fils : le câblage a été repris pour accepter le télérupteur du tableau neuf.

Les volumes de la salle de bain

C'est la partie de la norme la plus souvent ignorée dans les rénovations faites à la va-vite. Autour de la baignoire et de la douche, l'espace est découpé en volumes, et chaque volume autorise ou interdit certains équipements selon leur indice de protection. Concrètement : pas de prise à portée de main depuis la douche, pas de luminaire non étanche au-dessus de la baignoire, et pas d'interrupteur classique à l'intérieur de la pièce sur les installations anciennes.

Une salle de bain refaite sans tenir compte de ces règles, c'est le point que le diagnostiqueur relève en premier lors d'une vente.

Quand c'est obligatoire

La mise aux normes n'est pas rétroactive dans un logement occupé : personne ne viendra vous obliger à refaire une installation qui fonctionne. Elle devient obligatoire en cas de vente, où un diagnostic électrique de moins de trois ans est exigé dès que l'installation a plus de quinze ans, et lors de travaux importants de rénovation, où la partie touchée doit repartir aux normes actuelles.

Pour une location, le diagnostic est également requis, et un logement dont l'installation est jugée dangereuse peut être considéré comme non décent.

Tout refaire ou reprendre par étapes ?

C'est la question que se posent la plupart des clients, et la réponse dépend de l'état du câblage, pas du tableau. Si les fils sont en bon état et que la terre est présente partout, une reprise du tableau seul règle déjà l'essentiel du risque. Si le logement est câblé sans terre, en section insuffisante ou avec des fils dont l'isolant se craquelle, il n'y a pas de demi-mesure qui tienne : reprendre uniquement le tableau reviendrait à mettre une serrure neuve sur une porte en carton.

Entre les deux, il existe une voie intermédiaire souvent pertinente : traiter d'abord les pièces à risque, cuisine et salle de bain, puis reprendre le reste au fil des travaux de décoration, quand les murs sont ouverts de toute façon.

Ce que ça change concrètement

Une installation aux normes, c'est moins de pannes, moins de risques et une sécurité réelle pour les occupants, enfants compris. C'est aussi un argument solide lors d'une vente : un diagnostic sans anomalie évite les négociations de dernière minute, où l'acheteur chiffre les travaux à sa façon.
